Неодимові магніти для РЕБ: як спроєктувати надійне польове кріплення

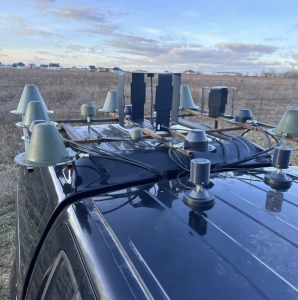

Неодимові магніти можуть спростити тимчасове встановлення корпусів, антенних модулів, кабельних напрямних та іншого польового електронного обладнання на сталеві основи. Вони дають змогу обійтися без свердління, швидко змінити конфігурацію та зняти модуль для обслуговування. Однак магнітне кріплення не є готовою гарантією безпеки: сила з каталогу вимірюється за певних умов, а на транспорті діють зсув, вібрація, удар, вітер, температура й забруднення.

Для систем радіоелектронної боротьби та іншої відповідальної електроніки магніт слід розглядати як частину спроєктованого монтажного вузла. Геометрію, кількість точок, механічний упор і резервне страхування визначають за масою, центром ваги, напрямками навантаження та наслідками відмови. Остаточне рішення має перевірити відповідальний інженер обладнання або платформи.

Коли магнітне кріплення доречне

Магнітні системи зручні для дослідних стендів, тимчасових кожухів, кабельних трас, сервісних панелей і модулів, які потрібно регулярно знімати. Найкращою основою є рівна феромагнітна сталь достатньої товщини. Алюміній, пластик, композит і більшість нержавіючих сталей самі по собі не забезпечують потрібного притягання; для них проєктують окрему сталеву відповідну частину.

На рухомій платформі магніт не повинен бути єдиним елементом, від якого залежить утримання важкого або критичного блока. Додають механічний стопор від зсуву, страхувальний трос, ремінь чи інший незалежний фіксатор. Така схема потрібна не через «слабкість» неодиму, а через різницю між лабораторним відривом і реальними багатовекторними навантаженнями.

Чому паспортна сила не дорівнює силі на машині

Зазначене виробником зусилля зазвичай відповідає прямому відриву від товстої, чистої та гладкої сталевої плити за повного контакту. На пофарбованому даху між магнітом і металом є лак, захисна плівка, гумове покриття або нерівність. Навіть малий немагнітний зазор зменшує силу. Тонкий лист також може насичуватися раніше, тому результат відрізнятиметься від випробування на масивній плиті.

Під час розгону, гальмування й руху нерівною дорогою модуль прагне не лише відірватися, а й ковзнути. У напрямку зсуву утримання визначають тертя, стан поверхні та притискна сила. Тому не можна переносити число «кг» із картки товару безпосередньо на допустиму масу обладнання. Потрібні запас, механічний упор і випробування повного вузла.

Яку конструкцію магніту розглядати

Для монтажних рам застосовують кріпильні магніти у сталевому корпусі. Корпус захищає крихкий NdFeB і спрямовує поле до робочої поверхні. Моделі із внутрішньою різьбою дають змогу приєднати кронштейн болтом, а системи з потаємним отвором кріплять до підготовленої деталі відповідним гвинтом.

Прогумована робоча поверхня захищає лак і збільшує опір ковзанню, але водночас створює зазор. Її перевагу не можна оцінити лише за паспортною силою: потрібне порівняльне випробування на фактичному покритті. Звичайний відкритий неодимовий диск без корпуса легше сколоти ударом і складніше безпечно інтегрувати у вузол, який багаторазово монтують у полі.

Навантаження, які потрібно врахувати

• Власна маса й центр ваги. Винесений кронштейн створює момент і може відривати край системи.
• Зсув. Гальмування, бокове прискорення та нахил навантажують контакт паралельно поверхні.
• Вібрація й удар. Повторні імпульси здатні послаблювати різьбові з’єднання та спричиняти поступове зміщення.
• Вітер. Купол, антена або плаский кожух мають значну парусність навіть за невеликої маси.
• Кабелі. Натяг, зачеплення чи неправильна розв’язка кабелю передають додаткове зусилля на кронштейн.
• Температура й вода. Нагрівання, конденсат, сіль і пошкоджене покриття впливають на магніт, гуму, клей та різьбу.

Механічне страхування та безпечне зняття

Страхувальний елемент має бути незалежним від тієї самої магнітної точки та витримувати наслідки її відмови. Трос або ремінь прокладають так, щоб модуль не міг упасти, потрапити під колеса чи пошкодити кабелі. Для зсуву бажано передбачити геометричний упор: бортик, напрямну або кронштейн, який приймає горизонтальне навантаження.

Сильний магніт не відривають ривком за кабель або корпус електроніки. У монтажній системі передбачають ручку, важіль чи контрольований спосіб нахилу, що дає змогу відокремити край без защемлення пальців. Магніти не зіштовхують між собою: спечений матеріал крихкий, а уламки й пошкоджене покриття становлять небезпеку.

Сумісність із електронікою та датчиками

Постійний магніт створює статичне поле й може впливати на магнітометри, компаси, Hall-сенсори та інші вузли, які вимірюють магнітне поле. Сталева рама, силові кабелі й струми обладнання також створюють похибки. Тому місце кріплення узгоджують із виробником системи, а відстань до чутливих датчиків визначають вимірюванням, а не універсальною цифрою.

Після зміни механічної конфігурації перевіряють роботу навігаційних і контрольних датчиків у всіх штатних режимах. Якщо в системі є компас або магнітометр, його калібрують тільки у фінальній конфігурації. Докладніше про різницю між корисним магнітним сигналом і перешкодою розповідає матеріал про магніти в датчиках і підвісах.

Захист поверхні та робота надворі

Перед встановленням контактну ділянку очищають від піску, металевої стружки та бруду: частинки погіршують контакт і дряпають фарбу. Пошкоджений нікельований магніт не залишають у вологому середовищі, оскільки NdFeB схильний до корозії. Для зовнішнього застосування потрібна система з придатним покриттям, захищеною різьбою та регулярним оглядом.

Гумовий шар також перевіряють на тріщини, відшарування, дію пального, мастил і температури. Захисна прокладка не повинна непомітно збільшуватися в товщині або зміщуватися. Після кожного демонтажу оглядають магніт, кронштейн, болти, страхування та поверхню основи.

Як випробувати монтажний вузол

1. Зафіксуйте масу, центр ваги, площу, кабельні навантаження й усі можливі напрямки сили.
2. Переконайтеся, що основа феромагнітна, рівна й достатньо товста; відтворіть реальну фарбу та прокладки.
3. Перевірте статичний відрив і зсув із проєктним запасом, не замінюючи випробування розрахунком за одним числом із каталогу.
4. Додайте механічний упор і незалежне страхування, після чого повторіть перевірку.
5. Проведіть контрольоване випробування вібрацією, температурою, вологою та рухом у безпечній зоні.
6. Окремо перевірте електроніку, магнітометри, кабелі та роз’єми у фінальній конфігурації.
7. Задайте періодичність огляду й ознаки, за яких систему негайно виводять з експлуатації.

Що вказати у запиті на підбір

Для попереднього підбору потрібні маса й габарити модуля, креслення кронштейна, матеріал і товщина основи, напрямки навантаження, стан поверхні, температура, волога, потрібна кількість та спосіб страхування. Якщо обладнання встановлюється на транспорті, додайте дані про вібрацію, прискорення, швидкість і допустиме зміщення. Без цих відомостей не можна відповідально рекомендувати діаметр або кількість магнітів.

Купити неодимовий магніт для монтажного вузла РЕБ варто лише після визначення реальних навантажень і способу резервної фіксації. До запиту додайте креслення, кількість точок кріплення та опис сталевої основи — це допоможе відокремити попередній вибір товару від остаточного інженерного допуску системи.

Стандартні монтажні системи можна переглянути в каталозі кріпильних магнітів. Для прототипу чи партії надішліть технічне завдання через контакти MAGNITOS. Підбір виробу не замінює розрахунок, випробування та допуск монтажного вузла відповідальною стороною.
