Неодимові кріпильні магніти
Кріпильні магніти поєднують неодимовий елемент зі сталевим корпусом або готовим монтажним вузлом. Обирайте модель за діаметром, типом кріплення та напрямком навантаження. Для вертикальної поверхні окремо враховуйте ковзання, стан металевої основи та відстань вантажу від точки фіксації.
Кріпильний магніт-кільце 8×3 мм, потай 6/3.5 мм. Діаметр основи — 8 мм, висота основи — 3 мм. Діаметр наскрізного отвору — 3.5 мм. Діаметр потаю — 6 мм.
Кріпильний неодимовий магніт D10. Діаметр основи — 10 мм, висота основи — 5 мм. Висота з виступом — 12 мм. Внутрішня різьба — M3.
Магнітний гачок E10 M3. Марка магнітного матеріалу — N42. Розмірний запис у характеристиках: D10×H4 мм. Різьба — M3.
Магніт у корпусі A10 з потаєм. Марка магнітного матеріалу — N42. Розмірний запис у характеристиках: D10×H4,5 мм. Позначення потаю — 5 мм.
Магніт у корпусі C10 з гвинтом M3. Марка магнітного матеріалу — N42. Розмірний запис у характеристиках: D10×H4,5 мм. Різьба — M3.
Неодимовий магніт диск 10×3 мм з потаєм 4/7,5 мм. Марка магнітного матеріалу — N42. Розмірний запис у характеристиках: 10×3 мм. Позначення потаю — 4/7.5 мм.
Кріпильний магніт-кільце 10×3 мм, потай 7/3.5 мм. Діаметр основи — 10 мм, висота основи — 3 мм. Діаметр наскрізного отвору — 3.5 мм. Діаметр потаю — 7 мм.
Кріпильний магніт-кільце 10×5 мм, потай 7/3.5 мм. Діаметр основи — 10 мм, висота основи — 5 мм. Діаметр наскрізного отвору — 3.5 мм. Діаметр потаю — 7 мм.

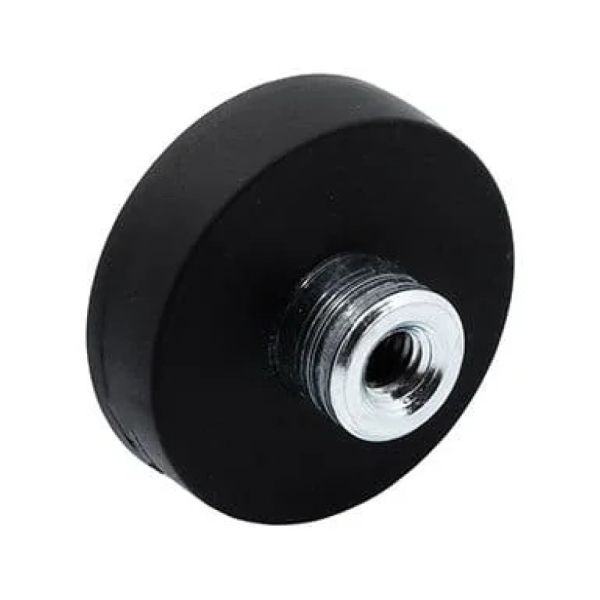

Кріпильний неодимовий магніт D12. Діаметр основи — 12 мм, висота основи — 5 мм. Висота з виступом — 12 мм. Внутрішня різьба — M3.

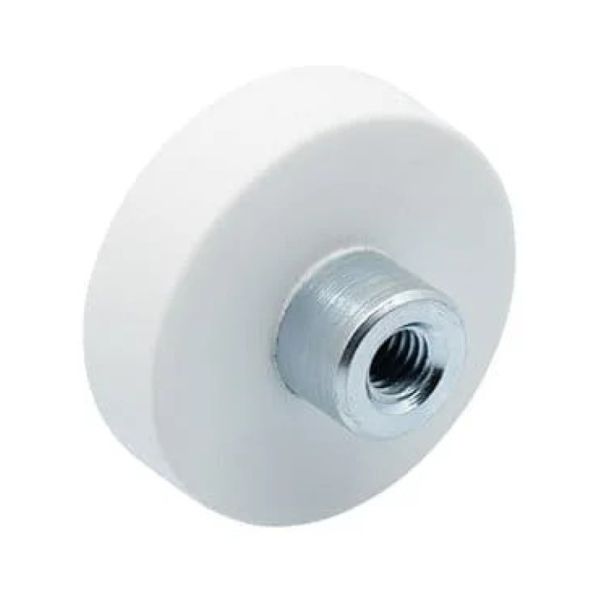

Кріпильний неодимовий магніт E12. Діаметр основи — 12 мм, висота основи — 5 мм. Висота без гачка — 12 мм. Загальна висота з гачком — 35.5 мм.

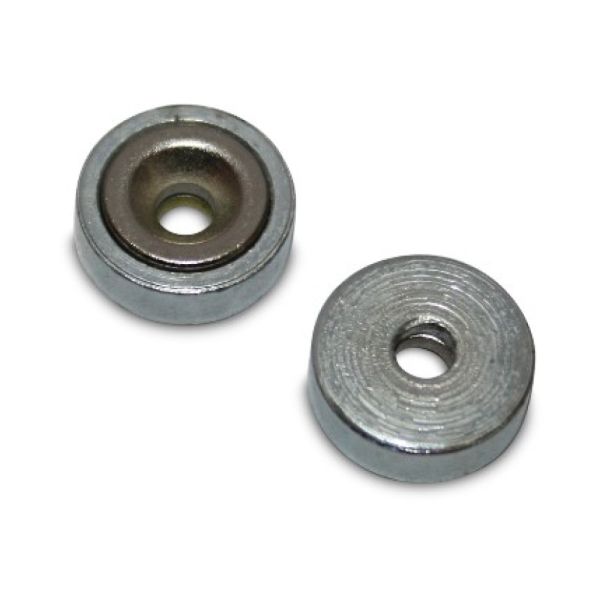

Магніт у корпусі A12 з потаєм. Марка магнітного матеріалу — N42. Розмірний запис у характеристиках: D12×H4,5 мм. Позначення потаю — 6 мм.

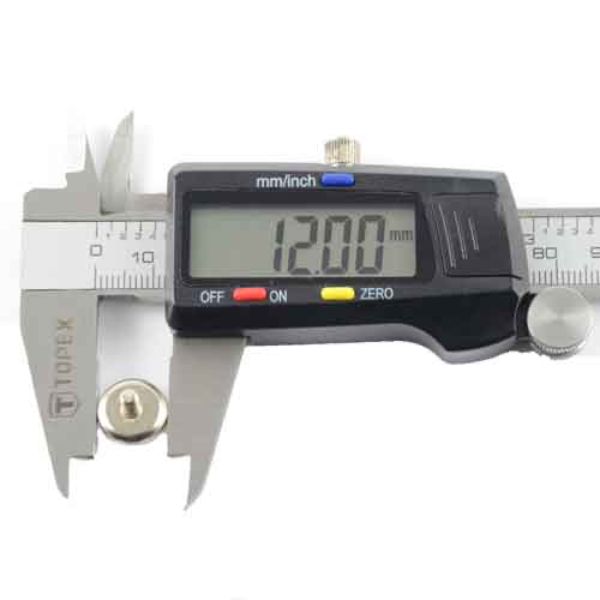

Магніт у корпусі C12 з гвинтом M3. Марка магнітного матеріалу — N42. Розмірний запис у характеристиках: D12×H5 мм. Різьба — M3.
Кріпильний магніт 12×12×3 мм, 1 отвір. Габарити основи — 12×12×3 мм. Кількість отворів — 1.
Кріпильний неодимовий магніт C13. Діаметр основи — 13 мм, висота основи — 4.5 мм. Висота разом із різьбою — 12.4 мм. Зовнішня різьба — M5.
Кріпильний магніт-кільце 14×3 мм, потай 7/3.5 мм. Діаметр основи — 14 мм, висота основи — 3 мм. Діаметр наскрізного отвору — 3.5 мм. Діаметр потаю — 7 мм.
Кріпильний магніт-кільце 14×5 мм, потай 7/3.5 мм. Діаметр основи — 14 мм, висота основи — 5 мм. Діаметр наскрізного отвору — 3.5 мм. Діаметр потаю — 7 мм.
Кріпильний магніт-кільце 15×3 мм, потай 7/3.5 мм. Діаметр основи — 15 мм, висота основи — 3 мм. Діаметр наскрізного отвору — 3.5 мм. Діаметр потаю — 7 мм.
Кріпильний магніт-кільце 15×5 мм, потай 7.5/4.5 мм. Діаметр основи — 15 мм, висота основи — 5 мм. Діаметр наскрізного отвору — 4.5 мм. Діаметр потаю — 7.5 мм.
Кріпильний магніт 15×15×3 мм, 1 отвір. Габарити основи — 15×15×3 мм. Діаметр наскрізного отвору — 3 мм. Діаметр потаю — 6 мм.

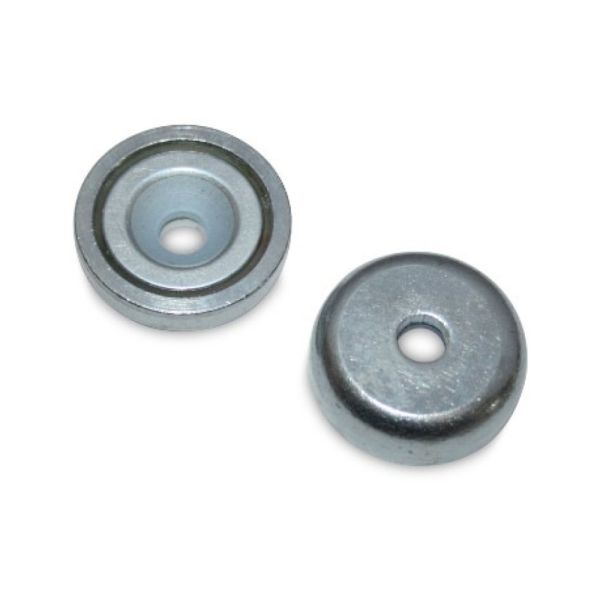

Кріпильний неодимовий магніт A16. Діаметр основи — 16 мм, висота основи — 5 мм. Діаметр наскрізного отвору — 3.5 мм. Діаметр потаю — 6.5 мм.
Кріпильний неодимовий магніт D16. Діаметр основи — 16 мм, висота основи — 5 мм. Висота з виступом — 12.5 мм. Внутрішня різьба — M4.
Магнітний гачок E16 M4. Марка магнітного матеріалу — N42. Розмірний запис у характеристиках: D16×H5 мм. Різьба — M4.
Магніт у корпусі C16 з гвинтом M4. Марка магнітного матеріалу — N42. Розмірний запис у характеристиках: D16×H5 мм. Різьба — M4.
Що таке кріпильний магніт
Кріпильна система зазвичай складається з неодимового магніту та сталевого корпусу, який захищає частину поверхні й концентрує дію поля на відкритій робочій стороні. Такі вироби застосовують як знімні точки фіксації, тримачі та монтажні елементи. Корпус полегшує встановлення, але не робить магніт стійким до будь-яких ударів або умов середовища.
У каталозі MAGNITOS кріпильні моделі поділені за конструкцією: у корпусі з гвинтом, з потаємним отвором під шуруп та магнітні гачки. Перед вибором перевірте діаметр корпусу, різьбу, тип отвору й доступну висоту.
Як оцінювати силу утримання
Заявлений показник зазвичай стосується прямого відриву від рівної товстої сталевої поверхні за мінімального зазору. На пофарбованій, нерівній, тонкій або вертикальній основі результат буде іншим. При навантаженні вниз кріплення може почати ковзати раніше, ніж відриватися від металу.
Для вертикального монтажу враховуйте вагу предмета, плече навантаження, тертя та можливі ривки. Не використовуйте один магніт як єдину страхувальну точку для небезпечного вантажу. Для відповідальних конструкцій потрібен запас і механічне резервне кріплення.
Вибір конструкції та монтаж
Модель із зовнішнім або внутрішнім різьбленням зручна для змінної насадки. Потаємний отвір дозволяє розмістити головку шурупа ближче до площини корпусу. Гачок підходить для підвішування легких предметів, якщо навантаження, поверхня та умови використання відповідають характеристикам виробу.
Перед встановленням очистьте металеву основу від пилу й частинок, що створюють зазор. Не кидайте корпус на поверхню та не допускайте різкого притягання. Для переміщення потужного кріплення використовуйте контрольований зсув, не підставляючи пальці між магнітом і металом.
Питання про кріпильні магніти
Чому сталевий корпус важливий?
Він змінює розподіл магнітного поля, захищає частину магніту та формує робочу сторону кріплення.
Чому магніт ковзає на стіні?
На вертикальній поверхні діє навантаження на зсув. Результат залежить від тертя, покриття, ваги та відстані предмета від стіни.
Чи можна використовувати кріплення надворі?
Лише якщо матеріали корпусу, покриття й різьби розраховані на відповідну вологість і температуру. Ці дані потрібно перевіряти для конкретної моделі.
Для дверцят шаф, кришок і знімних панелей дивіться добірку магнітів для меблів з компактними дисками та моделями під гвинт.
