Як розміри впливають на силу неодимового магніту

Два неодимові магніти можуть мати однаковий діаметр, але різну товщину й силу. Інша пара може бути однакової товщини, проте відрізнятися площею робочої грані. При цьому більший магніт не завжди покаже очікуваний результат, якщо сталева пластина тонка, між поверхнями є зазор або навантаження спрямоване на зсув. Розглянемо, як читати розміри та порівнювати моделі без помилкового правила «удвічі більший — удвічі сильніший».

Що саме називають силою магніту

У каталозі найчастіше вказують силу прямого відриву від сталевої плити. Її визначають, коли чистий магніт прилягає до рівної сталі всією робочою поверхнею, а зусилля прикладається перпендикулярно. Це зручний параметр для порівняння моделей, але не гарантована вага предмета в будь-якій конструкції.

Також можна говорити про напруженість поля біля поверхні або здатність притягувати сталь на відстані. Ці характеристики пов’язані, але не тотожні. Магніт із високим полем на поверхні не обов’язково буде найкращим тримачем для великої сталевої деталі, якщо його робоча площа дуже мала.

Як впливає діаметр або площа робочої грані

Для магніту-диска діаметр визначає площу плоскої робочої грані. За однакової товщини збільшення діаметра дає полю більшу зону контакту зі сталлю. Для прямокутника таку роль відіграють довжина й ширина, для квадрата — довжина сторони. Саме тому модель 20×10×2 мм не можна оцінювати лише за останнім числом.

Більша площа особливо корисна при прямому контакті з рівною достатньо товстою сталевою деталлю. Але якщо відповідна пластина вузька, вигнута або торкається лише частини магніту, частина робочої площі не використовується. Великий діаметр також потребує більше місця й може створювати небезпечніше защемлення під час монтажу.

Як впливає товщина магніту

Товщина змінює пропорції магніту та характер магнітного поля. Якщо порівнювати диски однакового діаметра й марки, товстіша модель зазвичай має більший магнітний потенціал. Проте приріст не є нескінченним і не залишається однаковим на кожному додатковому міліметрі. Геометрія, насичення сталі та довжина магнітного кола поступово обмежують користь від збільшення товщини.

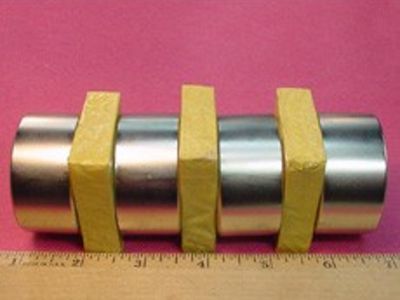

Стос тонких дисків може поводитися подібно до одного вищого магніту тієї самої марки, але зазори між елементами та покриття трохи змінюють результат. Крім того, верхній магніт у стосі може від’єднатися раніше, ніж увесь стос відірветься від сталі. Для постійної конструкції краще підібрати одну модель потрібного розміру.

Чому важливе співвідношення розмірів

Диск 20×2 мм і циліндр 5×20 мм мають зовсім різні пропорції. Перший створює широку пласку робочу зону, другий зручний для вузького глибокого отвору. Навіть якщо об’єм матеріалу близький, напрямок поля, площа контакту й поведінка на відстані відрізнятимуться.

Кільце з тим самим зовнішнім діаметром, що й диск, містить менше магнітного матеріалу через отвір, зате дозволяє монтаж навколо осі або гвинта. Магніт у сталевому корпусі використовує корпус як частину магнітної системи та спрямовує дію до відкритої грані. Тому порівнювати «голий» диск і кріпильний магніт лише за зовнішнім діаметром некоректно.

Товщина та матеріал відповідної деталі

Магніту потрібна феромагнітна відповідна деталь: звичайна сталь працює, а алюміній, мідь чи більшість нержавіючих сталей можуть не притягуватися. Якщо сталева пластина надто тонка, вона входить у магнітне насичення, і частина поля великого магніту не дає додаткового зчеплення. У такому вузлі збільшення магніту може майже не покращити результат.

Значення мають також площа пластини, її форма та розташування відносно полюсів. Для коректного порівняння двох магнітів використовуйте одну й ту саму сталеву деталь. Інакше ви одночасно змінюєте і магніт, і умови випробування.

Зазор може бути важливішим за збільшення розміру

Повітря, фарба, клей, пластикова стінка, іржа або нерівність створюють проміжок між магнітом і сталлю. Навіть малий зазор здатний помітно зменшити притягання. Тому тонший магніт із прямим контактом інколи працює краще за більшу модель, приховану під товстим декоративним шаром.

Перед вибором виміряйте не лише посадкове місце, а й повну відстань до відповідної деталі. Якщо зазор неминучий, порівнюйте моделі саме на цій відстані. Дані прямого відриву при контакті не описують роботу через кілька міліметрів матеріалу.

Прямий відрив і зсув — різні режими

На горизонтальній сталевій плиті предмет може відривати магніт перпендикулярно. На вертикальній стінці навантаження часто тягне його вниз, тобто працює на зсув. Тут результат визначають магнітне притискання та тертя між поверхнями. Гладке нікелеве покриття по гладкій сталі ковзає легше, ніж гумований корпус.

Не переносіть цифру прямого відриву безпосередньо на вертикальне утримання. Для гачків, табличок і меблевих елементів потрібен запас та практична перевірка. Гумове покриття може зменшити прямий контакт через свою товщину, але водночас збільшити опір ковзанню й захистити поверхню.

Розмір і марка N — не одне й те саме

Марки N35, N42 або N52 описують властивості магнітного матеріалу. За однакової форми й розміру вища марка зазвичай дає більше поле та силу. Але збільшення геометрії може впливати сильніше, ніж перехід між близькими марками. Саме тому в назвах MAGNITOS залишаються форма й розмір, а марка вказується в характеристиках.

Порівнюйте марку тільки після того, як визначили допустимі габарити, форму, напрямок намагніченості й умови контакту. Детальніше весь алгоритм розібраний у статті «Як вибрати неодимовий магніт».

Як порівняти два близькі розміри

1. Переконайтеся, що форма, марка, покриття й напрямок намагніченості однакові.
2. Порівняйте площу робочої грані та товщину окремо.
3. Перевірте, чи перекриває сталева деталь усю робочу поверхню.
4. Відтворіть реальний зазор, фарбу, клей або корпус.
5. Прикладайте навантаження в тому напрямку, який буде в конструкції.
6. Повторіть випробування кілька разів і використовуйте запас.

Для прототипу зручно взяти дві-три сусідні моделі з каталогу. Практичний тест часто коштує дешевше, ніж переробка готової партії виробів через неправильно оцінений зазор або тонку сталь.

Типові помилки

• Порівнювати магніти за фотографією без перевірки міліметрів.
• Вважати, що подвоєння діаметра або товщини автоматично подвоює силу.
• Ігнорувати товщину відповідної сталі та площу контакту.
• Застосовувати значення прямого відриву до навантаження на зсув.
• Не враховувати фарбу, клей, пластик або нерівність між поверхнями.
• Вибирати найпотужніший магніт без плану безпечного монтажу й роз’єднання.

Висновок

Розмір впливає на силу через всю геометрію магніту, а не через одне число. Площа робочої грані, товщина, пропорції, сталева відповідна деталь, зазор і напрямок навантаження утворюють єдину систему. Виберіть кілька моделей, що фізично підходять, і перевірте їх у реальній конструкції. Для допомоги з підбором надішліть у MAGNITOS розміри вузла, фото, матеріал сталі, величину зазору та напрямок навантаження.
