Кріпильний неодимовий магніт D20, тип EF

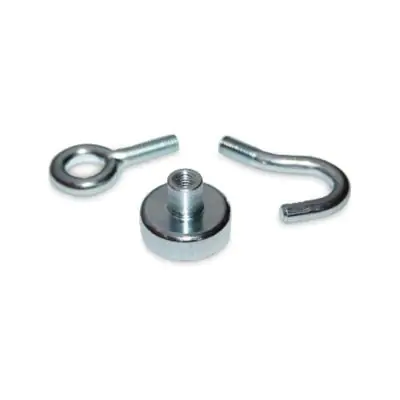

Кріпильний неодимовий магніт D20, тип EF. Діаметр основи — 20 мм, висота основи — 7 мм. Висота з виступом — 16 мм. Внутрішня різьба — M4.

Геометрія та приєднання

Висота з виступом — 16 мм. Внутрішня різьба — M4.

Гвинт підбирають за внутрішньою різьбою та доступною глибиною вкручування. Не плутайте висоту основи із загальною висотою кріплення; перед виготовленням посадки перевірте вузол на зразку.

Матеріал і навантаження

Магніт марки N38; максимальна робоча температура за специфікацією — 80 °C. Зазначена сила зчеплення — 9 кг. Прямий відрив від товстої чистої сталі не дорівнює допустимій вазі вантажу. На тонкому листі, фарбі, зазорі або при зсуві утримання буде іншим. Для робочої конструкції потрібні запас і випробування.

Не свердліть магніт і не обробляйте його абразивом. Уникайте ударів, защемлення пальців і неконтрольованого змикання; зберігайте подалі від дітей та чутливих до магнітного поля пристроїв.

Що порівняти перед замовленням

Порівнюйте габарити основи, повну висоту, монтажне приєднання й напрямок навантаження. Однаковий діаметр не робить моделі A, B, C, D, E та F взаємозамінними. Усі кріпильні магніти.
