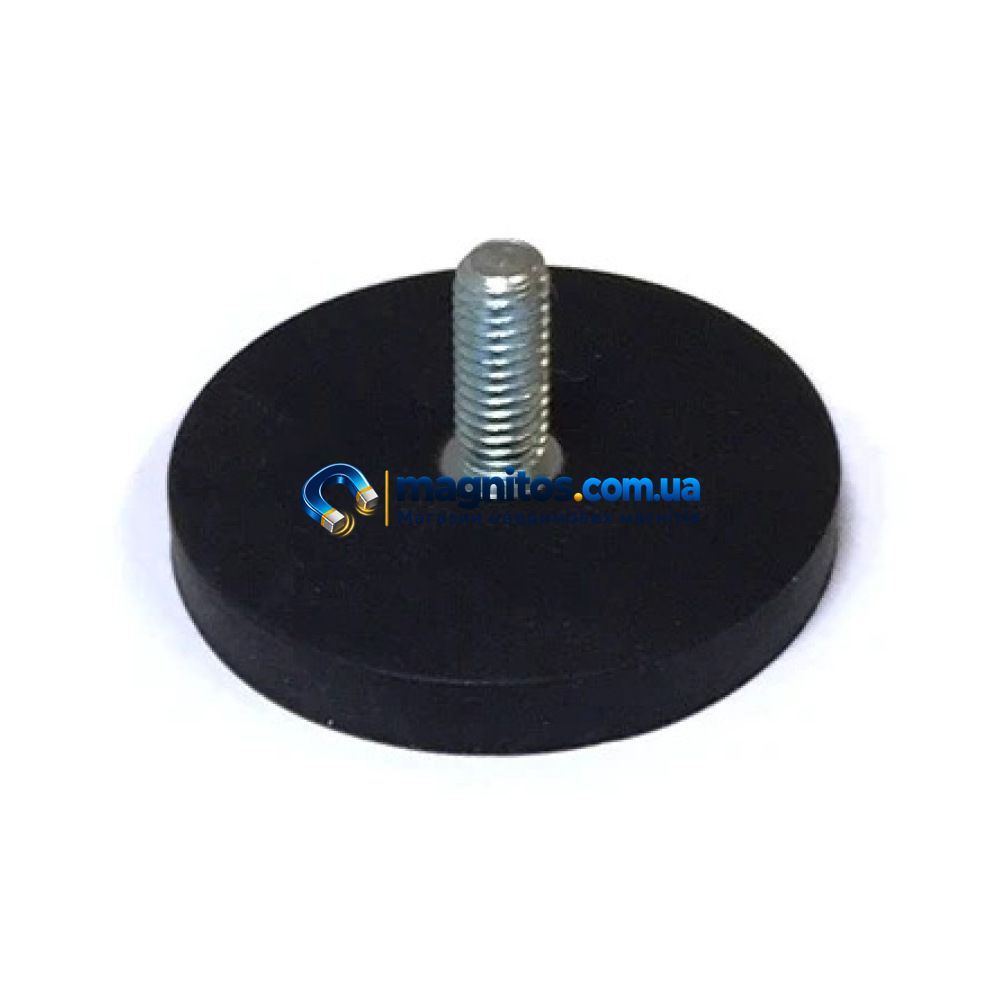

Кріпильний неодимовий магніт C42

Кріпильний неодимовий магніт C42. Діаметр основи — 42 мм, висота основи — 9 мм. Висота разом із різьбою — 18.5 мм. Зовнішня різьба — M6.

Геометрія та приєднання

Висота разом із різьбою — 18.5 мм. Зовнішня різьба — M6.

Зовнішню різьбу приєднують до сумісної гайки або різьбового отвору. Для посадки врахуйте виступ шпильки над основою та місце під деталь, яку закріплюєте.

Матеріал і навантаження

Магніт марки N38; максимальна робоча температура за специфікацією — 80 °C. Зазначена сила зчеплення — 68 кг. Прямий відрив від товстої чистої сталі не дорівнює допустимій вазі вантажу. На тонкому листі, фарбі, зазорі або при зсуві утримання буде іншим. Для робочої конструкції потрібні запас і випробування.

Не свердліть магніт і не обробляйте його абразивом. Уникайте ударів, защемлення пальців і неконтрольованого змикання; зберігайте подалі від дітей та чутливих до магнітного поля пристроїв.

Що порівняти перед замовленням

Порівнюйте габарити основи, повну висоту, монтажне приєднання й напрямок навантаження. Однаковий діаметр не робить моделі A, B, C, D, E та F взаємозамінними. Усі кріпильні магніти.
