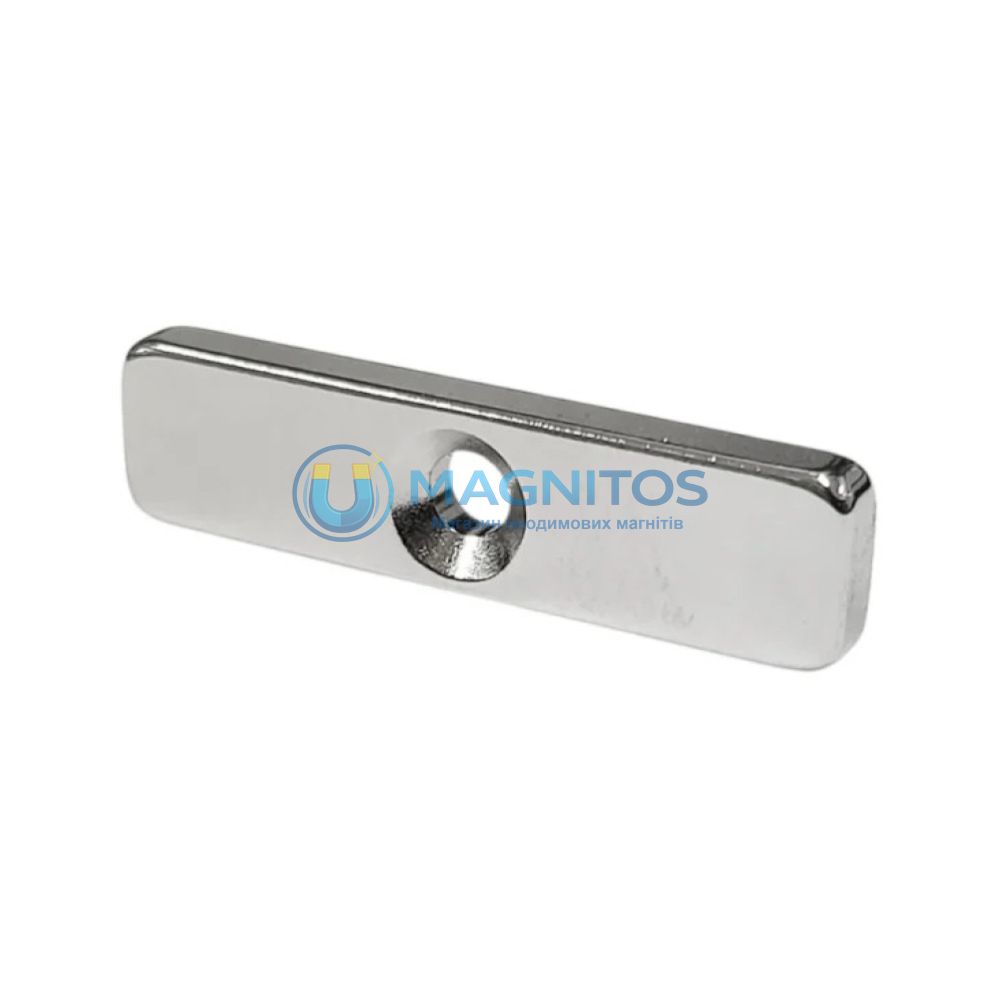

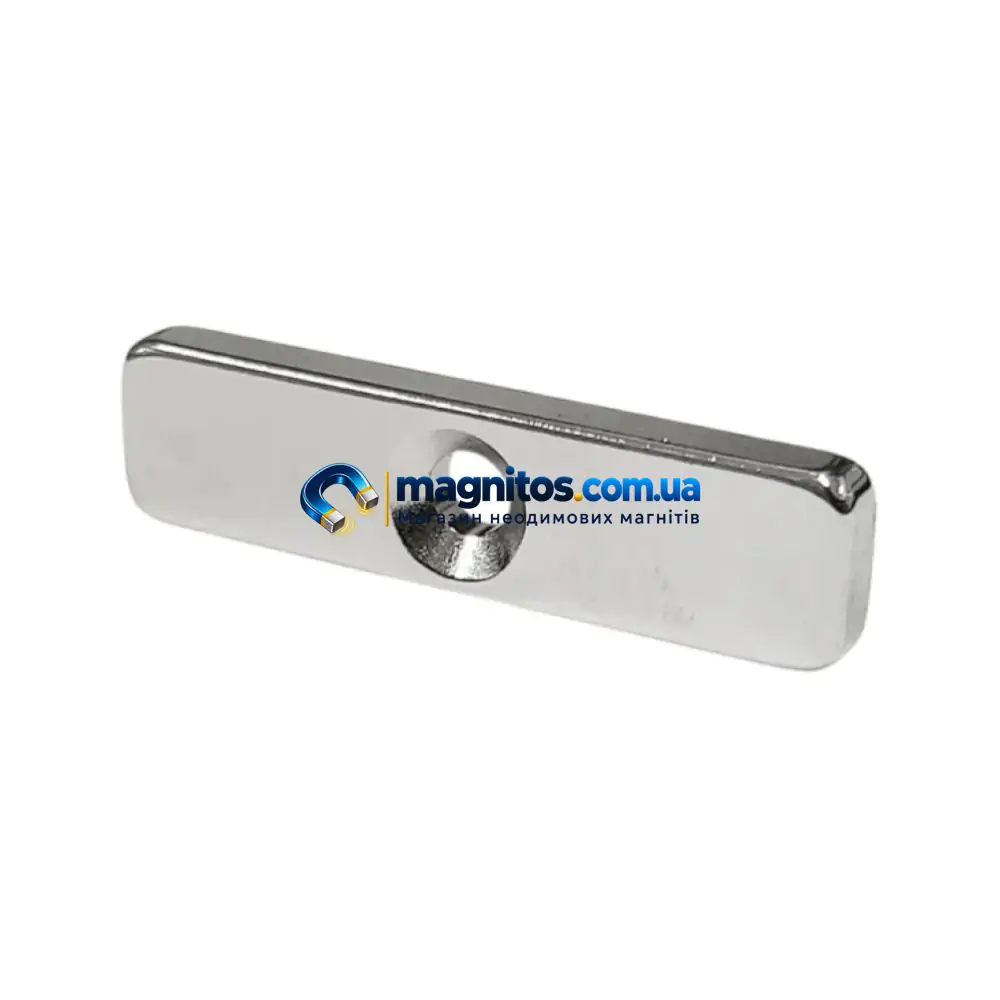

Кріпильний магніт 40×10×5 мм, 2 отвори

Кріпильний магніт 40×10×5 мм, 2 отвори. Габарити основи — 40×10×5 мм. Відстань між отворами — 20 мм. Діаметр наскрізного отвору — 3.5 мм.

Геометрія та приєднання

Відстань між отворами — 20 мм. Діаметр наскрізного отвору — 3.5 мм. Діаметр потаю — 7 мм. Кількість отворів — 2.

Для монтажу потрібен гвинт із відповідним діаметром стрижня та головки. Не затягуйте його ударним інструментом: неодимовий магніт крихкий. Посадкова поверхня має підтримувати деталь без перекосу.

Матеріал і навантаження

Магніт марки N38; максимальна робоча температура за специфікацією — 80 °C. Зазначена сила зчеплення — 8 кг. Прямий відрив від товстої чистої сталі не дорівнює допустимій вазі вантажу. На тонкому листі, фарбі, зазорі або при зсуві утримання буде іншим. Для робочої конструкції потрібні запас і випробування.

Не свердліть магніт і не обробляйте його абразивом. Уникайте ударів, защемлення пальців і неконтрольованого змикання; зберігайте подалі від дітей та чутливих до магнітного поля пристроїв.

Що порівняти перед замовленням

Порівнюйте габарити основи, повну висоту, монтажне приєднання й напрямок навантаження. Однаковий діаметр не робить моделі A, B, C, D, E та F взаємозамінними. Усі кріпильні магніти.
