Діаметрально намагнічений магніт 5×5 мм

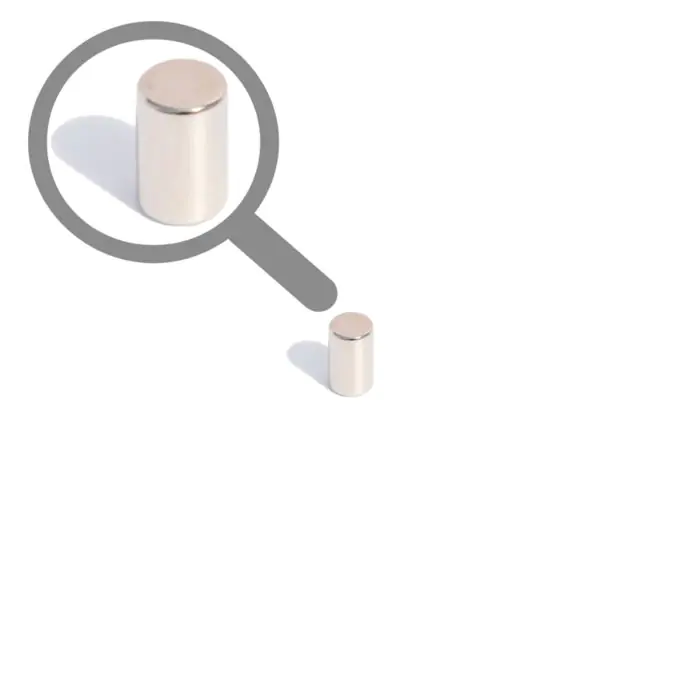

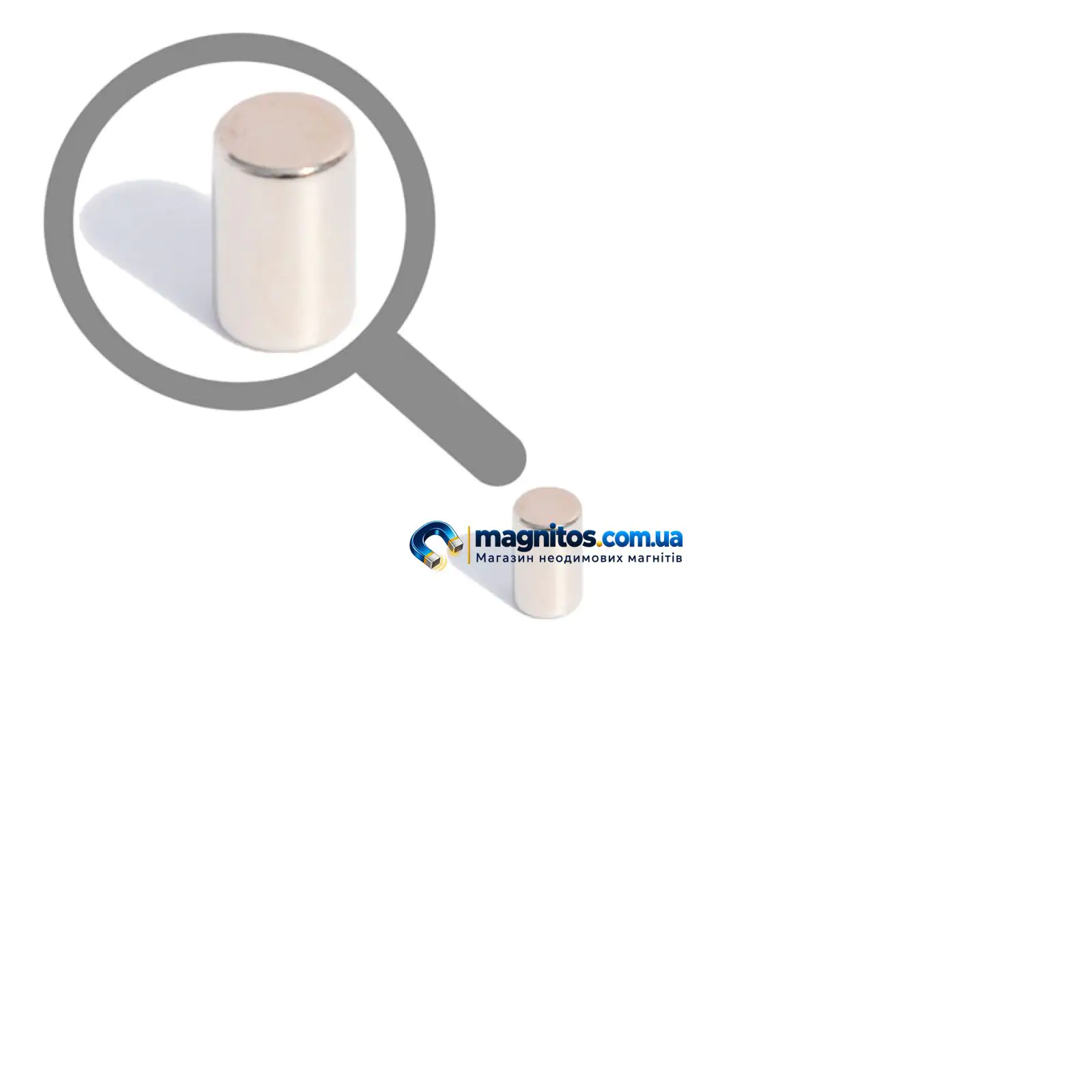

Циліндр D5×L5 мм марки N42 відрізняється від звичайного диска насамперед напрямком поля. Північний і південний полюси розташовані на протилежних ділянках бічної поверхні, а не на круглих торцях. Діаметр і довжина становлять по 5 мм.

Для датчика важлива орієнтація

Під час обертання навколо поздовжньої осі положення полюсів відносно датчика змінюється. Це дозволяє розглядати таку модель для прототипу обертового органа керування або датчика положення. Придатність до конкретної мікросхеми потрібно перевіряти за її документацією: марка N42 та розмір самі по собі не підтверджують сумісність.

Перед вклеюванням

• Перевірте положення осі обертання й робочий зазор до датчика.
• Позначте напрямок полюсів до остаточної фіксації.
• Врахуйте шар клею та залиште допуск у посадковому отворі.
• Перевірте сигнал у всьому потрібному діапазоні кутів на зібраному макеті.

Не замінюйте цей виріб аксіальним магнітом 5×5 мм без перевірки конструкції. Інші розміри зі схожим напрямком поля є в категорії діаметрально намагнічених магнітів. Мініатюрну вставку потрібно захистити від випадання; вона не призначена для вільної гри дітей. Не запресовуйте й не свердліть крихкий циліндр.
