Неодимовые магниты-кольца
Неодимовые магниты-кольца имеют центральное отверстие и обозначаются тремя размерами: внешний диаметр × внутренний диаметр × толщина. Тип отверстия проверяйте в карточке товара. Для монтажа также учитывайте диаметр оси или крепления, технологический зазор и допустимое усилие затяжки.
Неодимовый магнит-кольцо 6–2×2 мм: внешний диаметр 6 мм, внутренний диаметр 2 мм, толщина 2 мм.

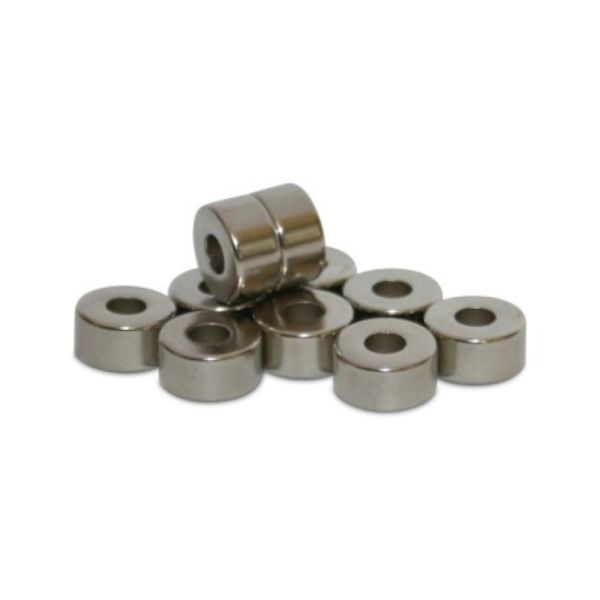

Неодимовый магнит-кольцо 8–3×4 мм: внешний диаметр 8 мм, внутренний диаметр 3 мм, толщина 4 мм.
Неодимовый магнит-кольцо 8–5×5 мм: внешний диаметр 8 мм, внутренний диаметр 5 мм, толщина 5 мм.
Неодимовый магнит-кольцо 10–3×4 мм: внешний диаметр 10 мм, внутренний диаметр 3 мм, толщина 4 мм.
Неодимовый магнит-кольцо 10–4×5 мм: внешний диаметр 10 мм, внутренний диаметр 4 мм, толщина 5 мм.
Неодимовый магнит-кольцо 10–4×30 мм: внешний диаметр 10 мм, внутренний диаметр 4 мм, толщина 30 мм.
Неодимовый магнит-кольцо 10–4.3×4 мм: внешний диаметр 10 мм, внутренний диаметр 4,3 мм, толщина 4 мм.

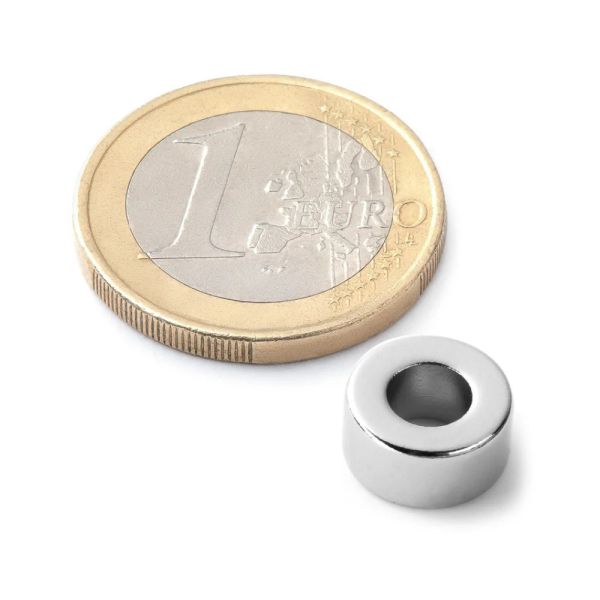

Неодимовый магнит-кольцо 10–5×1 мм: внешний диаметр 10 мм, внутренний диаметр 5 мм, толщина 1 мм.

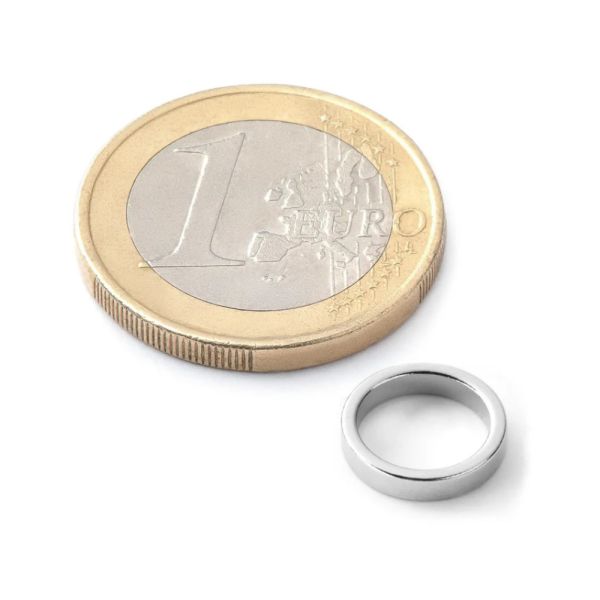

Неодимовый магнит-кольцо 10–5×2 мм: внешний диаметр 10 мм, внутренний диаметр 5 мм, толщина 2 мм.
Неодимовый магнит-кольцо 10–5×5 мм: внешний диаметр 10 мм, внутренний диаметр 5 мм, толщина 5 мм.

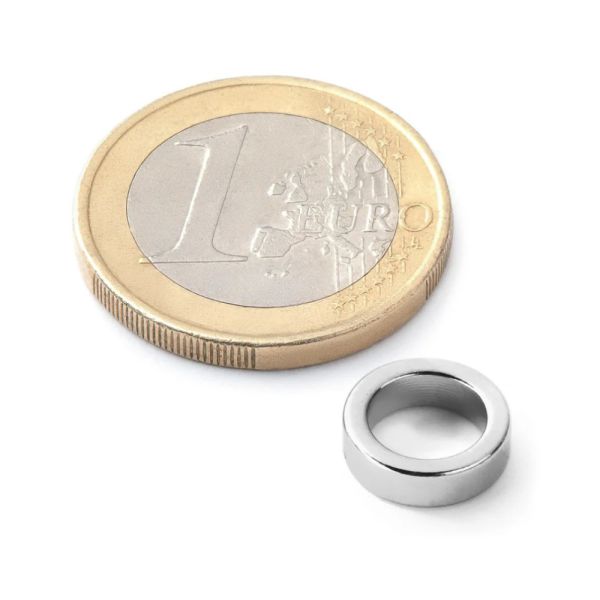

Неодимовый магнит-кольцо 10–7×3.5 мм: внешний диаметр 10 мм, внутренний диаметр 7 мм, толщина 3,5 мм.
Неодимовый магнит-кольцо 12–3×5 мм: внешний диаметр 12 мм, внутренний диаметр 3 мм, толщина 5 мм.

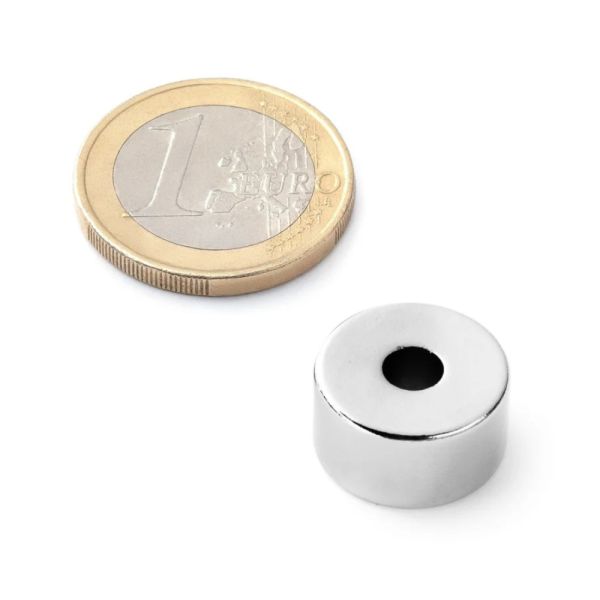

Неодимовый магнит-кольцо 12–4.1×8 мм: внешний диаметр 12 мм, внутренний диаметр 4,1 мм, толщина 8 мм.
Неодимовый магнит-кольцо 12–5×8 мм: внешний диаметр 12 мм, внутренний диаметр 5 мм, толщина 8 мм.

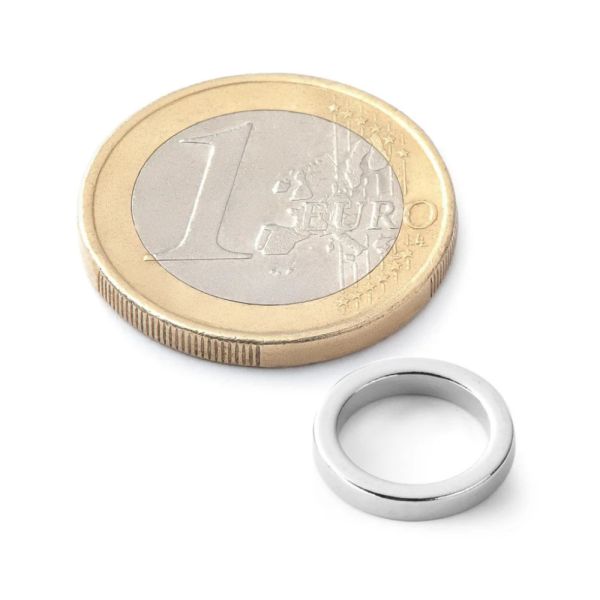

Неодимовый магнит-кольцо 12–9×1.5 мм: внешний диаметр 12 мм, внутренний диаметр 9 мм, толщина 1,5 мм.
Неодимовый магнит-кольцо 15–6×6 мм: внешний диаметр 15 мм, внутренний диаметр 6 мм, толщина 6 мм.

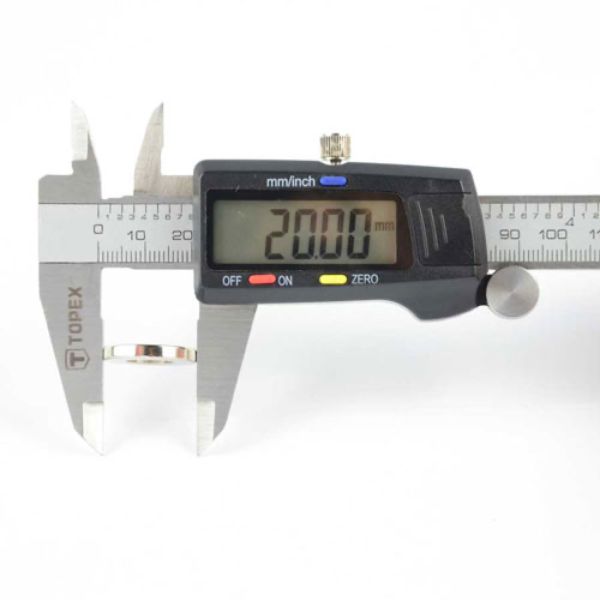

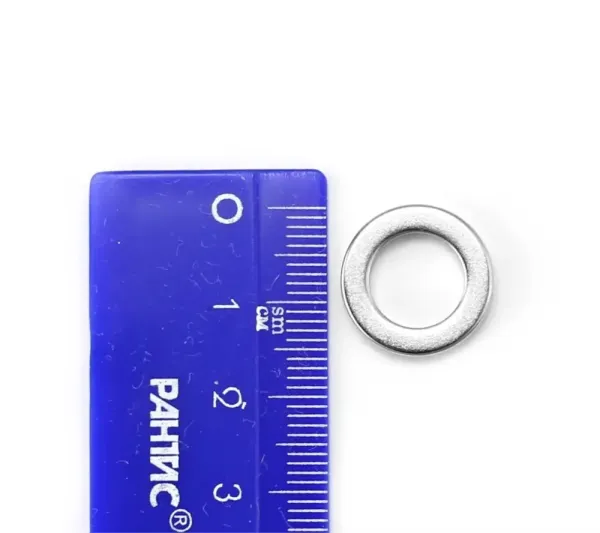

Неодимовый магнит-кольцо 16–10×3 мм: внешний диаметр 16 мм, внутренний диаметр 10 мм, толщина 3 мм. Марка магнитного материала — N42.

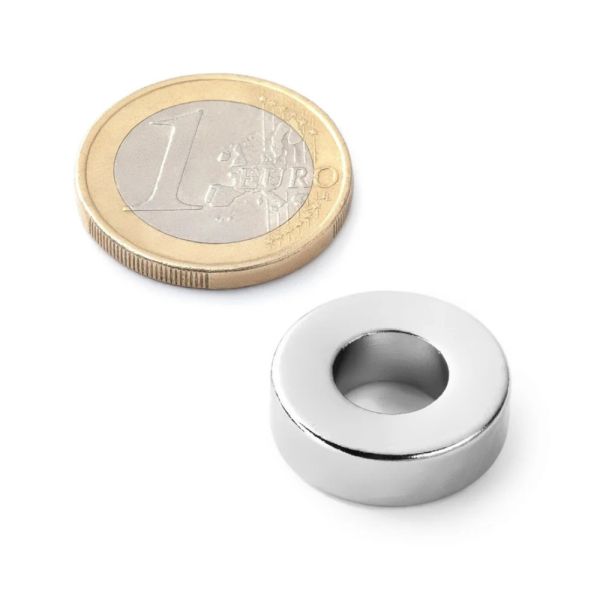

Неодимовый магнит-кольцо 19.1–9.5×6.4 мм: внешний диаметр 19,1 мм, внутренний диаметр 9,5 мм, толщина 6,4 мм.

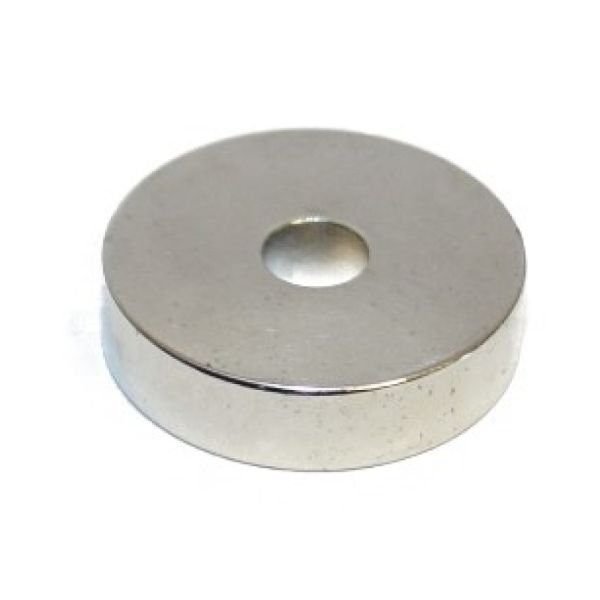

Неодимовый магнит-кольцо 20–5×5 мм: внешний диаметр 20 мм, внутренний диаметр 5 мм, толщина 5 мм.

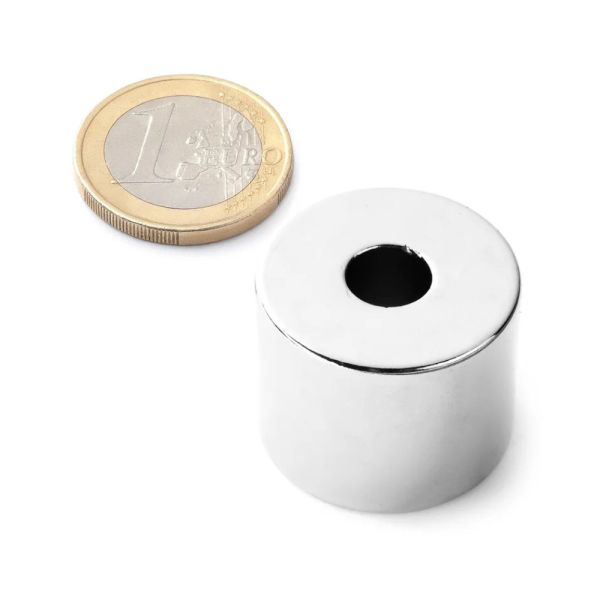

Неодимовый магнит-кольцо 20–6×20 мм: внешний диаметр 20 мм, внутренний диаметр 6 мм, толщина 20 мм. Марка магнитного материала — N48.
Неодимовый магнит-кольцо 20–8×30 мм: внешний диаметр 20 мм, внутренний диаметр 8 мм, толщина 30 мм.
Неодимовый магнит-кольцо 20–10×3 мм: внешний диаметр 20 мм, внутренний диаметр 10 мм, толщина 3 мм.

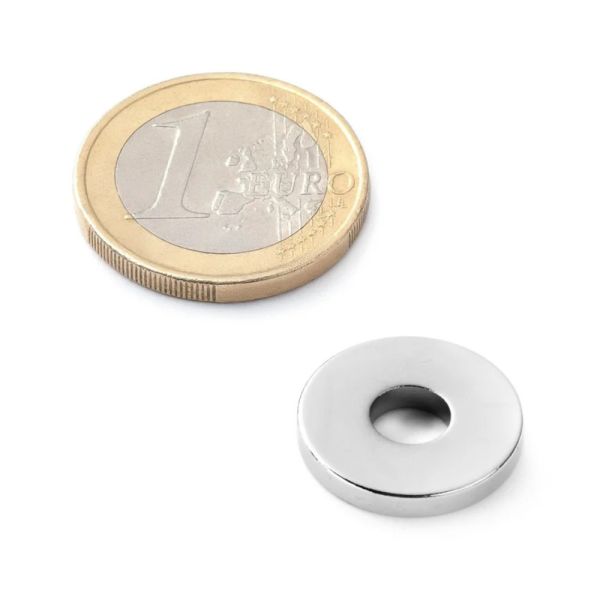

Неодимовый магнит-кольцо 24–10×4 мм: внешний диаметр 24 мм, внутренний диаметр 10 мм, толщина 4 мм.

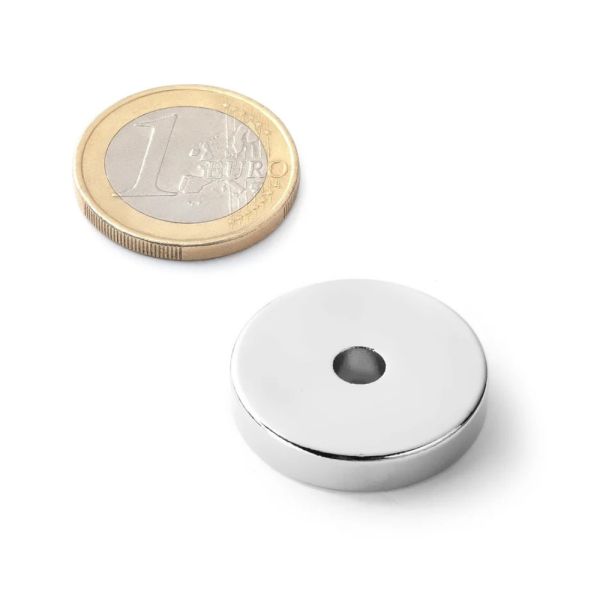

Неодимовый магнит-кольцо 25–5×5 мм: внешний диаметр 25 мм, внутренний диаметр 5 мм, толщина 5 мм.
Какие три размера нужны для кольца
Запишите внешний диаметр, диаметр отверстия и толщину. Отверстие не означает, что открытый хрупкий магнит можно сильно затягивать винтом. Если требуется монтаж под головку винта или защитный стальной корпус, сравните крепёжные магниты. Если отверстие в вашей конструкции лишнее, отдельный вариант — сплошные диски. Для датчика проверяйте также направление намагничивания: геометрия кольца его не определяет.
Конструкция магнита-кольца
Кольцевой магнит отличается от сплошного диска центральным сквозным отверстием. Размер обычно записывают как внешний диаметр × внутренний диаметр × толщина. Перед выбором проверьте все три значения: одинаковый внешний диаметр не означает одинаковую площадь рабочей поверхности, если отличается отверстие.
Отверстие может быть прямым или потайным. Обычное кольцо не следует путать с моделью под головку шурупа: геометрия потая, допустимый крепёжный элемент и направление установки должны быть указаны отдельно. Для готового монтажа шурупом откройте также магниты в корпусе с потаем.
Как выбрать кольцевой магнит
Внешний диаметр определяет габарит и доступную рабочую площадь, внутренний — совместимость с осью или креплением, толщина — высоту монтажа. Оставляйте допуск вокруг оси и не используйте винт как клин: хрупкий магнит может треснуть от бокового давления или чрезмерной затяжки.
Большинство плоских колец намагничено вдоль толщины, однако этот параметр нужно проверять. На фактическое удержание влияют металлическое основание, зазор, направление нагрузки и площадь материала, оставшаяся вокруг отверстия.
Применение и безопасный монтаж
Кольцевые магниты используют в узлах с осью, датчиках, моделях, держателях, акустических и учебных конструкциях. Центральное отверстие может служить для позиционирования, но способ крепления необходимо проектировать так, чтобы магнит не получал ударную или изгибающую нагрузку.
Для сплошной круглой поверхности сравните магниты-диски. Если нужен защитный стальной корпус, резьба или крючок, перейдите к крепёжным магнитам.
Вопросы о магнитах-кольцах
Как читать размер 20×10×3 мм?
Обычно это внешний диаметр 20 мм, внутренний диаметр 10 мм и толщина 3 мм.
Можно ли затянуть кольцо обычным винтом?
Только если геометрия товара и конструкция это допускают. Чрезмерное усилие или неподходящая головка могут расколоть магнит.
Уменьшает ли отверстие силу магнита?
Отверстие изменяет количество магнитного материала и распределение поля, поэтому сравнивать кольцо со сплошным диском только по внешнему диаметру некорректно.
